Funksjoner
● Minimalt innsettingstap
● Eksepsjonell signalstabilitet
● Høyhastighets svitsjfunksjoner
● Bred bølgelengdedekning
● Energieffektiv ytelse
● Robust og kompakt design
Søknader
● Nettverkstesting og -overvåking
● Redundans for fiberoptisk nettverk
● Optisk signalruting

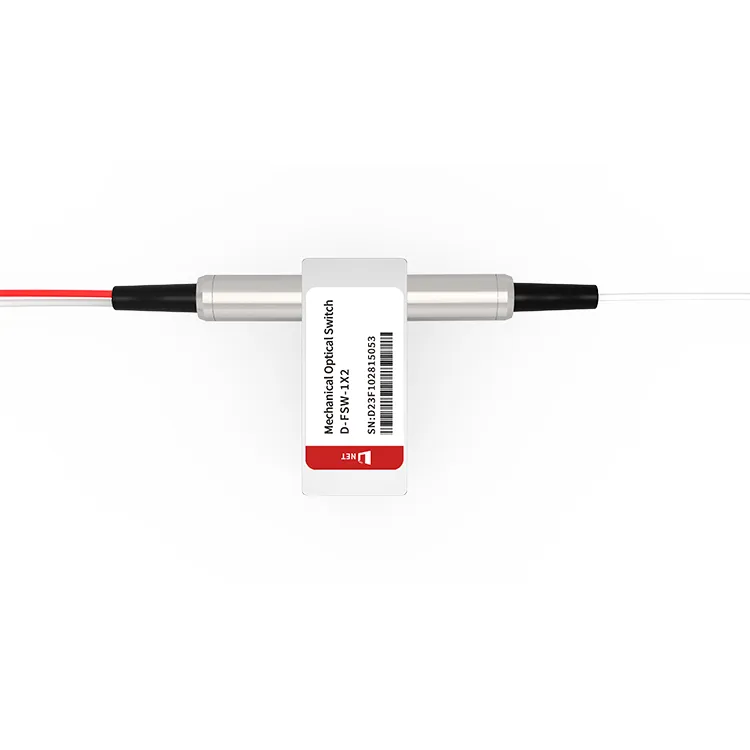

Populære tags: 1X2 OPTO mekanisk optisk bryter, Kina 1X2 OPTO mekanisk optisk bryter produsenter, leverandører, fabrikk
Spesifikasjoner
|
Driftsbølgelengde |
1260~1620nm (SM) 850nm (MM) |
Innsettingstap |
Mindre enn eller lik 1.0dB |
|
Bølgelengdeavhengig tap |
Mindre enn eller lik 0.25dB |
Polarisasjonsavhengig tap |
Mindre enn eller lik 0.05dB |
|
Temperaturavhengig tap |
Mindre enn eller lik 0.20dB |
Avkastningstap |
SM Større enn eller lik 50dB MM Større enn eller lik 30dB |
|
Cross Talk |
SM Større enn eller lik 55dB MM Større enn eller lik 35dB |
Byttetid |
Mindre enn eller lik 8ms |
|
Repeterbarhet |
Mindre enn eller lik ±0.02dB |
Varighet |
Større enn eller lik 107 ganger |
|
Driftsspenning |
3 eller 5V |
Brytertype |
Ikke-låsende/låsende |
|
Driftstemperatur |
-20~~70 grader |
Lagringstemperatur |
-40~~85 grader |
|
Optisk kraft |
Mindre enn eller lik 500mW |
Dimensjon |
27.0L×12.0B×8,2H mm |
Pin-konfigurasjoner
|
Type |
Optisk rute |
Elektrisk drev |
Tilstandssensor |
||||||
|
1×2 |
Pinne 1 |
Pin5 |
Pin6 |
Pin10 |
Fest 2-3 |
Fest3-4 |
Fest7-8 |
Fest 8-9 |
|
|
Låsende |
P1-P2 |
-- |
-- |
GND |
V＋ |
Lukke |
Åpne |
Åpne |
Lukke |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Åpne |
Lukke |
Lukke |
Åpne |
|
|
Ikke-låsende |
P1-P2 |
-- |
-- |
-- |
-- |
Lukke |
Åpne |
Åpne |
Lukke |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Åpne |
Lukke |
Lukke |
Åpne |
|
Mekaniske dimensjoner (Enhet:mm)
Optisk rute
Bestillingsinformasjon
|
FSW |
-1X2- |
-Bølgelengde- |
-Byttetype- |
-Spenning- |
-Fibertype- |
-Pakke- |
-Fiberlengde- |
-Kobling- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Spesielt＝0 |
Låse＝1 Ikke-låsende＝2 MINI-lås＝3 MINI Ikke-låsende＝4 Spesielt＝0 |
3V=3 5V=5 Spesielt＝0 |
SM28=1 50/125=5 62.5/125=6 Spesielt＝0 |
Bare fiber=1 900um rør=3 Spesielt＝0 |
0.25m=1 0.5m=2 1.0m=3 Spesielt＝0 |
Ingen=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Dupleks LC=8 Spesielt＝0 |
FAQ
1. Hva er opto-mekanisk bryter
A: En opto-mekanisk bryter, alternativt referert til som en elektro-optisk bryter eller optisk bryter, tjener formålet med å dirigere eller bytte optiske signaler mellom forskjellige baner eller kanaler på en selektiv måte. Den oppnår dette ved fysisk å endre posisjonen til en optisk komponent, som et speil eller prisme, og dermed kontrollere retningen til lysstrømmen.
2. Hva er bedre optisk eller mekanisk bryter?
A: Valget mellom optiske og mekaniske brytere avhenger av flere faktorer, inkludert spesifikke applikasjonskrav, budsjettbegrensninger og ønskede ytelsesegenskaper. I applikasjoner hvor lavt innsettingstap, høy pålitelighet og bred båndbredde er kritiske, kan optiske brytere være det foretrukne valget. På den annen side, hvis kostnadseffektivitet og enkelhet er viktigere, kan mekaniske brytere være et bedre alternativ.
3. Hva er de forskjellige typene optiske brytere
A: Optiske brytere, også referert til som opto-mekaniske brytere, er enheter designet for å overføre signaler og administrere dataflyt gjennom bruk av lys. I motsetning til tradisjonelle mekaniske brytere som er avhengige av fysiske kontakter og metalliske komponenter, bruker disse bryterne lysstråler for deteksjon og omdirigering av signaler.
