Beskrivelse

Tekniske parametere

Egenskaper

● Kompatibel med IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Spesifikasjoner i henhold til SFF-8074i og
SFF-8472, revisjon 9.5
● Digital diagnostisk overvåking tilgjengelig
● Ukjølt 1310nm Fabry-Perot (FP) Laser
● Opptil 1,25 Gb/s toveis datakoblinger
● Kompatibel med tosidig LC-kontakt
● Enkel +3.3V DC strømforsyning
● Hot-pluggable SFP-fotavtrykk
● Klasse 1 lasersikkerhetssertifisert
● Driftstemperatur Alternativer
-(Kommersiell) -10oC til +70oC
-(Utvidet) -10oC til +85oC
-(Industriell) -40oC til +85oC
● Opptil 10 km på 9/125µm SMF
● RoHS-kompatibel

applikasjoner

● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625 Gb/s Fiberkanal
● Enterprise Router

produkt detaljer

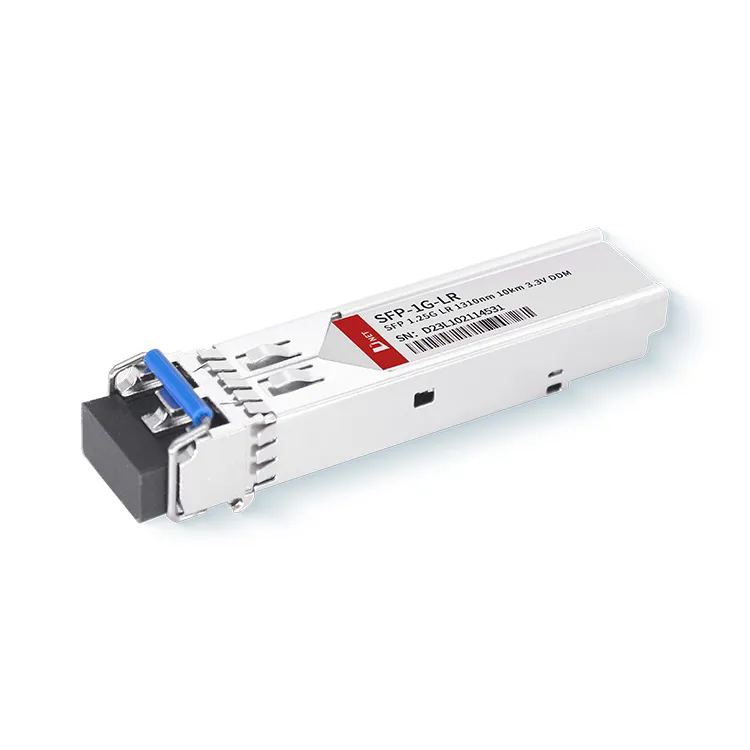

1,25G 1310nm 10 km SFP optisk modul er en allsidig og pålitelig løsning for optiske kommunikasjonsnettverk, og tilbyr høyhastighets dataoverføring over lange avstander med utmerket signalkvalitet og stabilitet. De er kompatible med IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX og Fibre Channel FC-PI-2 Rev.8.0.

Populære tags: SFP 1G 1000base LR 10km 1310nm, Kina SFP 1G 1000base LR 10km 1310nm produsenter, leverandører, fabrikk

Absolutte maksimale rangeringer

Påkjenninger som overskrider de absolutte maksimale klassifiseringene kan forårsake permanent skade på enheten. Dette er kun absolutte stressvurderinger. Funksjonell drift av enheten er ikke underforstått ved disse eller andre forhold utover de som er gitt i driftsdelene av databladet. Eksponering for absolutte maksimale klassifiseringer i lengre perioder kan påvirke enhetens pålitelighet negativt.

Parameter	Symbol	Minimum	Maksimum	Enhet
Lager temperatur	T_S	-40	85	^oC
Relativ fuktighet	RH	5	95	%
Forsyningsspenningen	V_CC	-0.5	4.0	V

Anbefalte driftsforhold

Parameter		Symbol	Min	Typ	Maks	Enhet
Driftskassetemperatur	DNET-03S10-31	T_C	-10	25	70	^oC
Driftskassetemperatur	DNET-03S10-31I	T_C	-40	25	85	^oC
Forsyningsspenningen		V_CC	3.135	3.3	3.465	V
Datahastighet		-	-	1.25 1.0625	-	Gb/s

Transceiver Elektriske egenskaper

Parameter	Symbol	Minimum	Typisk	Maksimum	Enhet	Notater
Modulforsyningsstrøm	Icc	-	-	220	mA	-
Sender differensialinngang Spenning (TD +/-)	-	300	-	2200	mV_P-P	1
Mottaker differensiell utgangsspenning (RD +/-)	-	600	-	1200	mV_P-P	2
Lav hastighet utgang: Senderfeil (TX_FEIL) / Tap av signal (LOS)	VOH	2.0	-	Vcc	V	3
	VOL	0	-	0.8	V	-
Lavhastighets utgang: Sender deaktiver (TX_DEAKTIV), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Notater
1. Internt AC koblet og terminert til 100Ω differensiallast.
2. Internt AC-koblet, men krever en 100Ω differensialterminering eller intern til Serializer/Deserializer.
3. Trekkes opp eksternt med en 4,7KΩ-10KΩ motstand på vertskortet til VCCT,R.
4. Mod_Def1 og Mod_Def2 må trekkes opp eksternt med en 4,7KΩ-10KΩ motstand på vertskortet til V_CCT,R.

Senderens optiske egenskaper

Parameter	Symbol	Minimum	Typisk	Maksimum	Enhet	Notater
Start Optical Power	Po	-9	-6	-3	dBm	-
Senter bølgelengdeområde	λc	1270	1310	1355	nm	-
Utryddelsesforhold	EX	9	-	-	dB	-
Spektralbredde (RMS)	Δλ	-	-	4	nm	-
Total jitter	TJ	-	-	266	ps	-
Spredningsstraff	-	-	-	1	dB	-
Optisk stigning/fall tid	T_stige/T_falle	-	-	260	ps	-
Pout @TX-Deaktiver hevdet	P_av	-	-	-45	dBm	-

BESTILLINGSINFORMASJON

Delenummer	Beskrivelse
SFP-1G-10KM	1,25 Gb/s Single-Mode SFP Transceiver 1000BASE-LX

Produktbeskrivelse

1. Hvilket bånd er 1310nm?
A: Det tilhører "o-båndet", bruker fiberbølgelengdeområdet ved 1260–1360nm, 1310nm diodelasere.

2. Hvor langt kan 1G LX SFP gå?
A: 1,25 Gb/s Single-Mode SFP Transceiver 1000BASE-LX, det er en standard 1310nm LX SFP optisk modul og overføringsavstanden kan nå opptil 10 km. Den opererer med en datahastighet på 1,25 Gbps.

3. Hva betyr LX på SFP?
A: LX representerer langdistanseoverføring, fungerer ved {{0}}nm (vanligvis 1310nm), den er kompatibel med IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX og Fibre Channel FC-PI{{ 7}} Rev.8.0.
