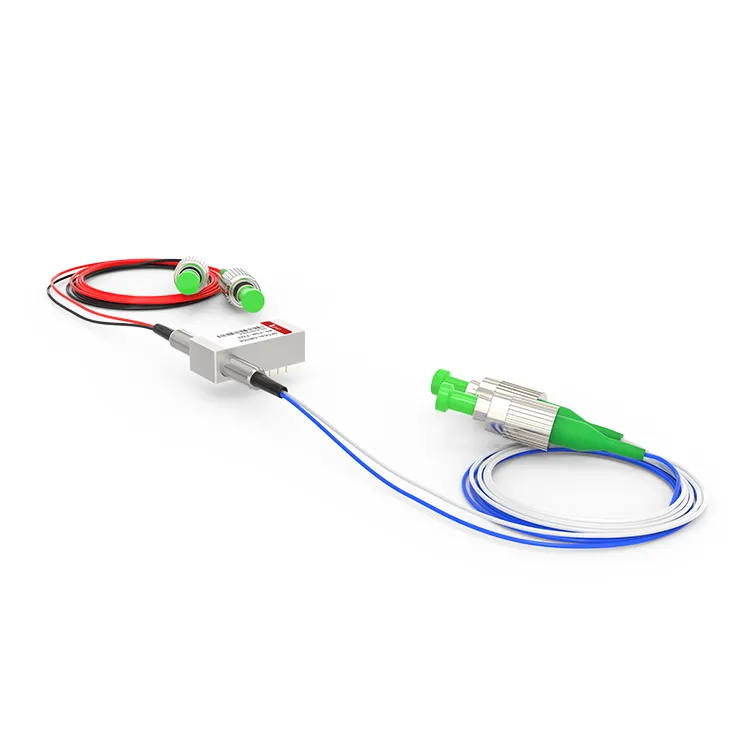

F2X2 OPTO mekanisk optisk bryter

F2X2 OPTO mekanisk optisk bryter
F2X2 Mechanical Optical Switch er en full Mechanical Optical Switch-enhet med to inngangsporter og to utganger. Den tar i bruk den mekaniske strukturen for å realisere den optiske signalrutingssvitsjen, og bytter det optiske signalet fra en inngangsport til en annen utgangsport ved mekanisk drift.

Sende bookingforespørsel

Beskrivelse

Tekniske parametere

Produktdetaljer

Den opto-mekaniske bryteren F2X2 fungerer ved å enten dirigere eller blokkere det optiske inngangssignalet for å koble den optiske kanalen til den utgående optiske fiberen. Låseversjonen opprettholder den valgte optiske banen selv etter at stasjonssignalet er fjernet, mens den ikke-låste versjonen er standard til enten på eller av posisjon når strømmen går. Den F2X2 Mechanical Optical Switch har et innsettingstap på mindre enn 1.0dB og en rask responstid, som muliggjør bytte av optiske signaler på nanosekundnivå, og oppfyller dermed kravene til høyhastighetsoverføring.

Populære tags: f2x2 opto mekanisk optisk bryter, Kina f2x2 opto mekanisk optisk bryter produsenter, leverandører, fabrikk

Produktspesifikasjoner

Driftsbølgelengde	1240~1680nm (SM)	Innsettingstap	Mindre enn eller lik 1.0dB
Bølgelengdeavhengig tap	Mindre enn eller lik 0.25dB	Polarisasjonsavhengig tap	Mindre enn eller lik 0.05dB
Temperaturavhengig tap	Mindre enn eller lik 0.20dB	Avkastningstap	SM Større enn eller lik 55dB
Cross Talk	SM Større enn eller lik 70dB	Byttetid	Mindre enn eller lik 8ms
Repeterbarhet	Mindre enn eller lik ±0.02dB	Varighet	Større enn eller lik 10⁷ganger
Driftsspenning	3 eller 5V	Brytertype	Ikke-låsende/låsende
Driftstemperatur	-20~~70 grader	Lagringstemperatur	-40~~85 grader
Optisk kraft	Mindre enn eller lik 500mW	Dimensjon	27.0L×12,5W×8,4H mm

Pin-konfigurasjoner

Type	Optisk rute	Elektrisk drev				Tilstandssensor
F2×2	Optisk rute	Pinne 1	Pinne 5	Pinne 6	Pinne 10	Fest 2-3	Fest 3-4	Fest 7-8	Fest 8-9
Låsende	P1-P4,P2-P3	--	--	GND	V＋	Lukke	Åpne	Åpne	Lukke
Låsende	P1-P3,P2-P4	V＋	GND	--	--	Åpne	Lukke	Lukke	Åpne
Ikke-låsende	P1-P4,P2-P3	--	--	--	--	Lukke	Åpne	Åpne	Lukke
Ikke-låsende	P1-P3,P2-P4	V＋	--	--	GND	Åpne	Lukke	Lukke	Åpne

Mekaniske dimensjoner (Enhet:mm)

Optisk rute

Bestillingsinformasjon

RD-FSW

-F2X2-

-Bølgelengde-

-Byttetype-

-Spenning-

-Fibertype-

-Pakke-

-Fiberlengde-

-Kobling-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Spesielt＝0

Låse＝1

Ikke-låsende＝2

MINI-lås＝3

MINI Ikke-låsende＝4

Spesielt＝0

3V=3

5V=5

Spesielt＝0

SM28=1

50/125=5

62.5/125=6

Spesielt＝0

Bare fiber=1

900um rør=3

Spesielt＝0

0.25m=1

0.5m=2

1.0m=3

Spesielt＝0

Ingen=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Dupleks LC=8

Spesielt＝0

FAQ

Spørsmål: Støtter F2X2 Mechanical Optical Switch fjernkontroll?

A: Ja, mange F2x2 opto-mekaniske brytere tilbyr fjernkontrollfunksjoner, som tillater fjernsvitsjeoperasjoner og statusovervåking gjennom et kontroll- eller kommunikasjonsgrensesnitt.

Spørsmål: Hvor raskt er F2x2 opto mekanisk bryter?

A: F2X2 Mechanical Optical Switch har rask responstid og er i stand til å bytte optiske baner innen nanosekunder.
