Funksjoner
● 10GHz ITU-nett, C-bånd
● DWDM EML-sender, APD-fotodetektor
● Sendeavstand for SMF-tilkobling opptil 80 km
● Med et kompatibelt SFF 8472 digitalt diagnoseovervåkingsgrensesnitt
● Strømforbruk<1.5W
● RoHS-kompatibel
Søknader
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G fiberkanal
● DWDM-nettverk
Produktdetaljer

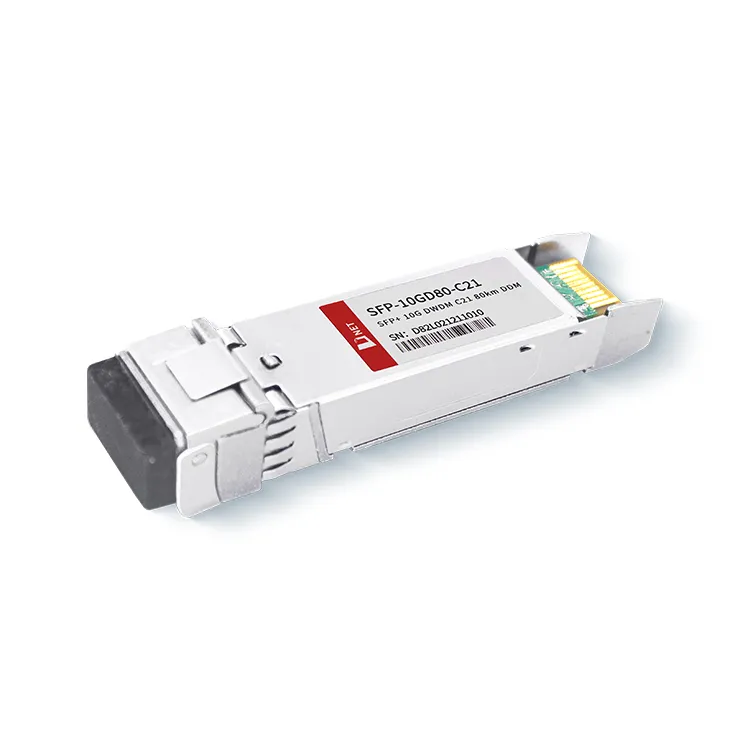

SFP-10GD80-C21 er designet for 10Gb/s seriell optisk kommunikasjonsapplikasjoner, der den konverterer en 10Gb/s seriell elektrisk datastrøm til et tilsvarende 10Gb/s optisk utgangssignal, og vice versa, konvertere et 10Gb/s optisk inngangssignal tilbake til en 10Gb/s seriell elektrisk datastrøm. Den bruker en DWDM EML (Electro-Absorption Modulated Laser) sender og en APD (Avalanche Photo-Diode) fotodetektor. Bruken av et metallskall minimerer elektromagnetisk interferens, og produktet er i samsvar med RoHS-standarder.
Populære tags: SFP+10G DWDM C21 80km, Kina SFP+10G DWDM C21 80km produsenter, leverandører, fabrikk
Absolutte maksimale rangeringer
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
|
Lagringstemperatur |
TS |
-40 |
+85 |
grad |
|
|
Kofferts driftstemperatur |
TA |
0 |
70 |
grad |
|
|
Maksimal forsyningsspenning |
Vcc |
-0.5 |
4 |
V |
|
|
Relativ fuktighet |
RH |
0 |
85 |
% |
Elektriske egenskaper
(TOPP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
Note |
|
Forsyningsspenning |
Vcc |
3.135 |
3.465 |
V |
||
|
Tilførselsstrøm |
Icc |
450 |
mA |
|||
|
Strømforbruk |
P |
1.5 |
W |
|||
|
Senderseksjon |
||||||
|
Inngangsdifferensialimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx-inngang Single Ended DC-spenningstoleranse (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differensiell inngangsspenningssving |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Sende deaktivere spenning |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspenning |
VNO |
Vee |
Vee+0.8 |
V |
||
|
Mottakerseksjon |
||||||
|
Single Ended Output Voltage Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spenning |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stignings- og Falltid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-feil |
VLOS feil |
2 |
VccVERT |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Note
1. Koblet direkte til TX-datainngangspinner. AC-kobling fra pinner til laserdriver-IC.
2. 20%-80%
3. Til 100 ohm differensialterminering.
4. LOS er en åpen kollektorutgang. Skal trekkes opp med 4,7k – 10kΩ på vertskortet. Normal drift er logisk 0; tap av signal er logisk 1. Maksimal pull-up spenning er 5,5V.
Optiske parametere
(TOPP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
Note |
|
Senderseksjon |
||||||
|
Optisk bølgelengde - End Of Life |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optisk bølgelengde-begynnelsen av livet |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Gjennomsnittlig optisk effekt |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Laser av strøm |
Poff |
-30 |
dBm |
|||
|
Utryddelsesforhold |
ER |
8.2 |
dB |
|||
|
Senderspredningsstraff |
TDP |
3.0 |
dB |
2 |
||
|
Relativ intensitetsstøy |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtapstoleranse |
20 |
dB |
||||
|
Mottakerseksjon |
||||||
|
Senter bølgelengde |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelastning |
Lør |
-7 |
dBm |
5 |
||
|
Mottakerrefleks |
Rrx |
-12 |
dB |
|||
Note
1. 12dB refleksjon.
2. Betingelser for stressede mottakertester i henhold til IEEE802.3ae. CSRS-testing krever at vertskortet er SFF-8431-kompatibelt.
3. Mottaker overbelastning spesifisert i OMA og under den verste omfattende stressede tilstanden.
Bestillingsinformasjon
|
Delenummer |
Beskrivelse |
|
SFP-10GD80-C21 |
10 Gb/s 80 km DWDM SFP+ Sender/mottaker Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single Mode |
FAQ
1. Hva er 10G dwdm 80km?
A: 10G DWDM 80km refererer til en type optisk kommunikasjonsteknologi som muliggjør overføring av data med en hastighet på 10G over en avstand på 80km ved hjelp av DWDM. DWDM er en teknikk som lar flere optiske signaler, som hver bæres på en annen bølgelengde, kombineres og overføres over en enkelt optisk fiber. Dette muliggjør effektiv utnyttelse av tilgjengelig båndbredde og øker kapasiteten til det fiberoptiske nettverket.
2. Hva er forskjellen mellom CWDM og DWDM SFP?
A: Bølgelengdeområdet til CWDM SFP er 1270-1610 nm. Maksimal overføringsavstand er 120 km. DWDM SFP har imidlertid en maksimal bølgelengde på 1620 nm og en maksimal overføringsavstand på 200 km.
