Funksjoner
● Hot-pluggbar SFP-pakke
● Dupleks LC-kontakt
● 10GHz ITU-nett, C-bånd
● Strømforsyning:+3.3V
● Metallskall, for å redusere elektromagnetisk interferens
● Strømforbruk<1.5W
● Temperaturområde: 0~ 70 grader
Produktdetaljer

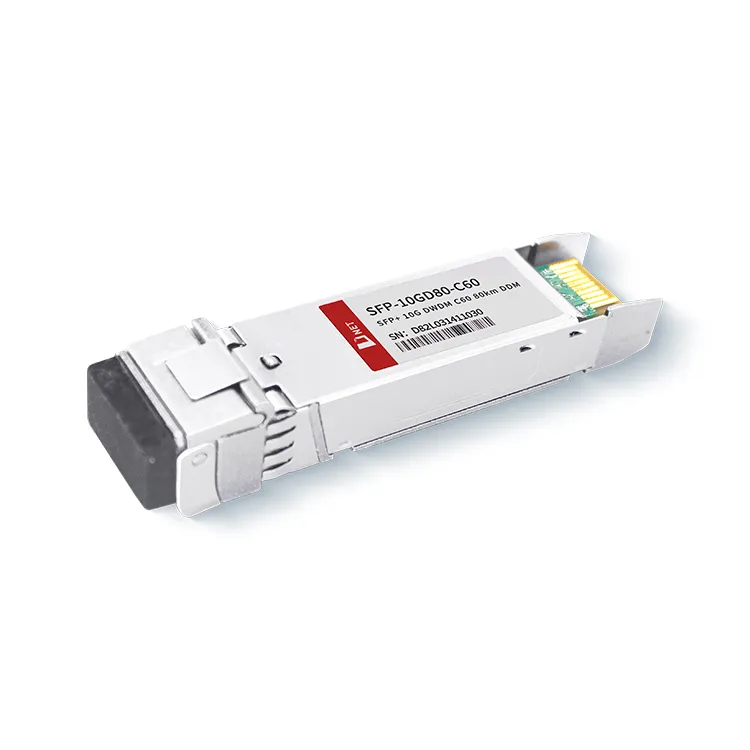

D-nets 10G DWDM 80KM C60 optiske transceiver støtter bithastigheter fra 9,95 til 11,3Gb/s. Ved å bruke DWDM-teknologi tillater denne transceiveren samtidig overføring av flere bølgelengder over en enkelt optisk fiber, og forbedrer dermed nettverkskapasiteten og optimaliserer båndbreddebruken. C60-betegnelsen betyr at modulen opererer innenfor C-båndets bølgelengdeområde. SFP+ DWDM 80KM C60-sendere/mottakere brukes vanligvis i 10GBASE-ZR/ZW Ethernet-, Sonet OC-192/SDH-, 10G Fibre Channel- og DWDM-nettverk.
Populære tags: SFP+10G DWDM C60 80km, Kina SFP+10G DWDM C60 80km produsenter, leverandører, fabrikk
Absolutte maksimale rangeringer
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
|
Lagringstemperatur |
TS |
-40 |
+85 |
grad |
|
|
Kofferts driftstemperatur |
TA |
0 |
70 |
grad |
|
|
Maksimal forsyningsspenning |
Vcc |
-0.5 |
4 |
V |
|
|
Relativ fuktighet |
RH |
0 |
85 |
% |
Elektriske egenskaper
(TOPP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
Note |
|
Forsyningsspenning |
Vcc |
3.135 |
3.465 |
V |
||
|
Tilførselsstrøm |
Icc |
450 |
mA |
|||
|
Strømforbruk |
P |
1.5 |
W |
|||
|
Senderseksjon |
||||||
|
Inngangsdifferensialimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx-inngang Single Ended DC-spenningstoleranse (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differensiell inngangsspenningssving |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Sende deaktivere spenning |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspenning |
VNO |
Vee |
Vee+0.8 |
V |
||
|
Mottakerseksjon |
||||||
|
Single Ended Output Voltage Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spenning |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stignings- og Falltid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-feil |
VLOS feil |
2 |
VccVERT |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Optiske parametere
(TOPP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
Note |
|
Senderseksjon |
||||||
|
Optisk bølgelengde - End Of Life |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optisk bølgelengde-begynnelsen av livet |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Gjennomsnittlig optisk effekt |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Laser av strøm |
Poff |
-30 |
dBm |
|||
|
Utryddelsesforhold |
ER |
8.2 |
dB |
|||
|
Senderspredningsstraff |
TDP |
3.0 |
dB |
2 |
||
|
Relativ intensitetsstøy |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtapstoleranse |
20 |
dB |
||||
|
Mottakerseksjon |
||||||
|
Senter bølgelengde |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelastning |
Lør |
-7 |
dBm |
5 |
||
|
Mottakerrefleks |
Rrx |
-12 |
dB |
|||
Bestillingsinformasjon
|
Delenummer |
Beskrivelse |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 Sender/mottaker Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single Mode |
FAQ
1. Hva er DWDM SFP?
A: DWDM SFP Optisk modul tilhører en slags optisk WDM-modul. SFP+ DWDM 80KM C60 transceiver tar i bruk DWDM-teknologi, som bruker forskjellige bølgelengder for å gjenbruke flere optiske signaler til en optisk fiber for å overføre data.
2. Hvilken SFP kreves for langdistanseforbindelse?
A: Standard Single Mode SFP-er kan sende opptil 10 km, mens Extended Single Mode SFP-er, opptil 80 km. For kortere avstander, og et billigere alternativ, er multimodus SFPer en flott løsning. En standard multimodus SFP kan sende opptil 500 m, mens en utvidet multimodus SFP, opptil 2 km.
