D-nets optiske sender/mottakermodultjeneste
● Kompatibilitetshjelp:D-NET tilbyr kompatibilitetstjenester for å sikre at optiske moduler er kompatible med utstyr fra ledende produsenter.
● Personlige tjenester:D-NET tilbyr OEM-tilpasningsalternativer for produktene sine. På forespørsel kan kundene få fargede logoetiketter tilpasset deres behov.
● Standard leveringsperiode:3 dager
● Omfattende fraktløsninger:D-NET samarbeider med høyt anerkjente budfirmaer som SF, FedEx, DHL, UPS og andre for å sikre pålitelige frakttjenester.
Funksjoner
● Støtter bithastigheter på opptil 1,25 Gbps
● Har et hot-pluggable SFP-fotavtrykk
● Utstyrt med en CWDM DFB-laser og PIN-fotodetektor, som kan sende opptil 80 km på SMF
● Kompatibel med SFP MSA- og SFF-8472-spesifikasjoner, med en dupleks LC-kontakt
● RoHS-kompatibel
● Drives av en enkelt +3.3V strømforsyning
● Inkorporerer digital diagnoseovervåking i sanntid
● Temperaturområde for driftskassen:
-Standard: 0 til +70 grader
- Industriell: -40 til +85 grad
Søknader
● 1,25 Gbps optiske systemer
● Gigabit Ethernet
● 1,063 Gbps Fiber Channel
● Andre optiske lenker
Produktdetaljer
Sendemottakerne er fullstendig kompatible med SFP Multi-Source Agreement og de digitale diagnosefunksjonene spesifisert i SFF-8472. De består av tre primære komponenter: en CWDM DFB-lasersender, en PIN-fotodiode integrert med en transimpedans-forforsterker (TIA) og en MCU-kontrollenhet. Alle moduler er i samsvar med klasse I lasersikkerhetsstandarder.
Populære tags: SFP 1G 1000base CWDM 1270nm 80km, Kina SFP 1G 1000base CWDM 1270nm 80km produsenter, leverandører, fabrikk
Absolutte maksimale rangeringer
|
Parameter |
Symbol |
Min |
Maks |
Enhet |
|
Forsyningsspenning |
Vcc |
-0.5 |
4.5 |
V |
|
Lagringstemperatur |
Ts |
-40 |
+85 |
grad |
|
Driftsfuktighet |
- |
5 |
85 |
% |
Anbefalte driftsforhold
|
Parameter |
Symbol |
Min |
Typisk |
Maks |
Enhet |
|
|
Driftskassetemperatur |
Standard |
Tc |
0 |
+70 |
grad |
|
|
Utvidet |
-20 |
+80 |
grad |
|||
|
Industriell |
-40 |
+85 |
grad |
|||
|
Strømforsyningsspenning |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Strømforsyningsstrøm |
Icc |
300 |
mA |
|||
|
Datahastighet |
0.1 |
1.25 |
Gbps |
|||
Optiske og elektriske egenskaper
|
Parameter |
Symbol |
Min |
Typisk |
Maks |
Enhet |
Notater |
||
|
Sender |
||||||||
|
Senter bølgelengde |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Spektralbredde(-20dB) |
Δλ |
1 |
nm |
|||||
|
Side-modus undertrykkingsforhold |
SMSR |
30 |
- |
dB |
||||
|
Gjennomsnittlig utgangseffekt |
Pute |
0 |
+4.0 |
dBm |
1 |
|||
|
Utryddelsesforhold |
ER |
9.0 |
dB |
|||||
|
Data Input Swing Differensial |
VI |
180 |
1200 |
mV |
2 |
|||
|
Inngangsdifferensialimpedans |
ZI |
90 |
100 |
110 |
Ω |
|||
|
TX deaktiver |
Deaktiver |
2.0 |
Vcc |
V |
||||
|
Aktiver |
0 |
0.8 |
V |
|||||
|
TX-feil |
Feil |
2.0 |
Vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Mottaker |
||||||||
|
Senter bølgelengde |
λc |
1270 |
1610 |
nm |
||||
|
Mottakers følsomhet |
-26 |
dBm |
3 |
|||||
|
Mottaker overbelastning |
-1 |
dBm |
3 |
|||||
|
LOS De-assert |
LOSD |
-27 |
dBm |
|||||
|
LOS hevde |
LOSA |
-38 |
dBm |
|||||
|
LOS hysterese |
0.5 |
4 |
dB |
|||||
|
Data Output Swing Differensial |
Vute |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Høy |
2.0 |
Vcc |
V |
||||
|
Lav |
0.8 |
V |
||||||
Notater
1. Den optiske kraften lanseres i SMF.
2. PECL-inngang, internt AC-koblet og terminert.
3. Målt med et PRBS 27-1-testmønster @1250Mbps, BER mindre enn eller lik 1×10-12.
4. Internt AC-koblet.
Bestillingsinformasjon
|
Delenummer |
Beskrivelse |
|

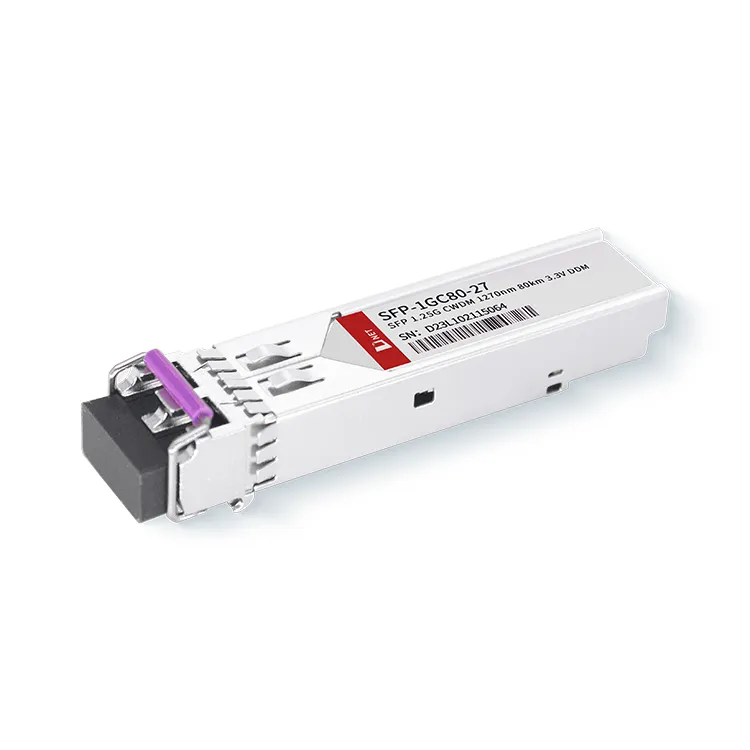

SFP-1GC80-27 |
1,25 Gbps SFP CWDM Transceiver, Single Mode, 80 km rekkevidde |
FAQ
1. Hva betyr 1G SFP?
A: 1G SFP representerer 1 Gigabit Small Form-factor Pluggable, som støtter en dataoverføringshastighet på 1 Gigabit per sekund.
2. Hvordan velge SFP transceiver?
1.Kompatibilitet: Bekreft at SFP-modulen er egnet for bruk med nettverksmaskinvaren.
2. Datahastighet: Finn den nødvendige datahastigheten basert på dine spesifikke nettverkskrav.
3. Fibertype: Reflekter over om du vil bruke single-mode eller multi-mode fiberoptiske kabler.
4. Avstand: Etabler spennet mellom sende- og mottakspunktene i nettverket ditt.
5. Connector Type: Bekreft hvilken type kontakt som trengs for nettverksenhetene.
