Produktdetaljer

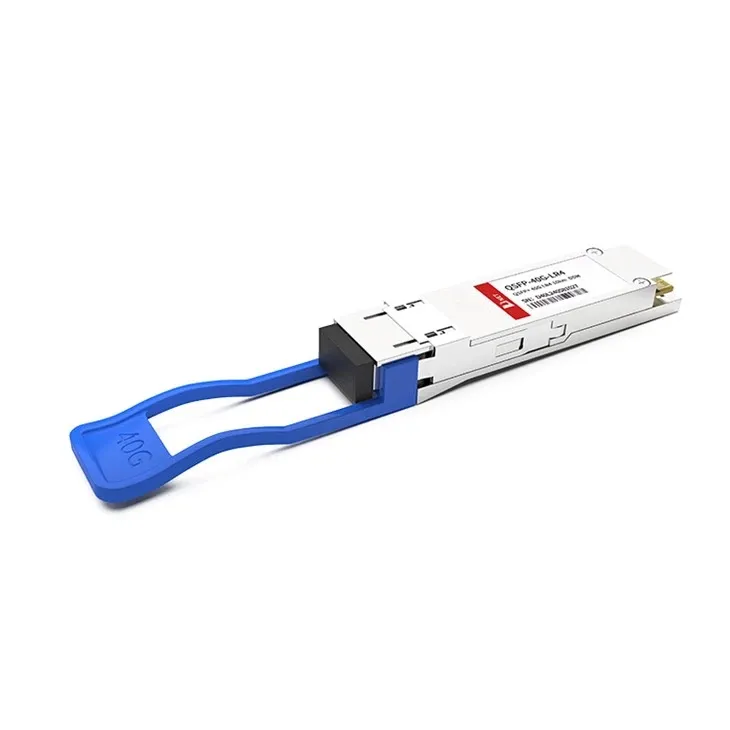

D-Nets QSFP-40G-LR4 gir fire uavhengige sende- og mottakskanaler, hver med en båndbredde på 10 Gbps. Den optiske 40G LR4-modulen krever intern multipleksing (MUX) eller demultipleksing (DEMUX) av det optiske signalet for å lette overføringen av firekanalssignalet over en enkeltmodusfiber.
Populære tags: QSFP+ 40G LR4 10KM transceivermodul, Kina QSFP+ 40G LR4 10KM transceivermodulprodusenter, leverandører, fabrikk
Absolutte maksimale rangeringer
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
|
Lagringstemperatur |
TS |
-40 |
+85 |
grad |
|
|
Forsyningsspenning |
VCCT, R |
-0.5 |
4 |
V |
|
|
Relativ fuktighet |
RH |
0 |
85 |
% |
Anbefalt driftsmiljø
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
|
Case driftstemperatur |
TC |
0 |
+70 |
grad |
|
|
Forsyningsspenning |
VCCT, R |
+3.13 |
3.3 |
+3.47 |
V |
|
Tilførselsstrøm |
ICC |
900 |
mA |
||
|
Kraftspredning |
PD |
3 |
W |
Elektriske egenskaper
(TOPP=0 til 70 grader, VCC=3,13 til 3,47 volt)
|
Parameter |
Symbol |
Min |
Typ |
Maks |
Enhet |
Note |
|
Datahastighet per kanal |
- |
10.3125 |
11.2 |
Gbps |
||
|
Strømforbruk |
- |
2.5 |
3.5 |
W |
||
|
Tilførselsstrøm |
Icc |
0.75 |
1 |
A |
||
|
Kontroll I/O spenning-høy |
VIH |
2 |
Vcc |
V |
||
|
Sender |
||||||
|
Single Ended Output Voltage Tolerance |
0.3 |
4 |
V |
1 |
||
|
Common mode Spenningstoleranse |
15 |
mV |
||||
|
Sende inngangsforskjellsspenning |
VI |
150 |
1200 |
mV |
||
|
Dataavhengig inngangsjitter |
|
|
||||
|
Mottaker |
||||||
|
Single Ended Output Voltage Tolerance |
0.3 |
4 |
V |
|||
|
Rx Output Diff Spenning |
Vo |
370 |
600 |
950 |
mV |
|
|
Rx utgang stigning og fall spenning |
Tr/Tf |
35 |
ps |
1 |
||
|
Total jitter |
TJ |
0.3 |
UI |
|||
Merk: 20-80%
Optiske parametere
(TOPP {{0}} til 70 grader, VCC=3,0 til 3,6 volt)
|
(TDP), hver bane |
||||||
|
TDP, hver bane |
TDP |
2.3 |
dB |
|||
|
Utryddelsesforhold |
ER |
3.5 |
- |
- |
dB |
|
|
Definisjon av senderens øyemaske {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|||||
|
Optisk returtapstoleranse |
- |
- |
20 |
dB | ||
|
Gjennomsnittlig startstrøm AV-sender, hver bane |
Poff |
-30 |
dBm |
|||
|
Relativ intensitetsstøy |
Rin |
-128 |
dB/HZ |
1 |
||
|
Optisk returtapstoleranse |
- |
- |
12 |
dB |
||
|
Mottaker |
||||||
|
Skadeterskel |
THd |
5 |
dBm |
1 |
||
|
Gjennomsnittlig effekt ved mottakerinngang, hver bane |
R |
-14 |
3 |
dBm |
||
|
Motta elektrisk 3dB øvre avskjæringsfrekvens, hver bane |
12.3 |
GHz |
||||
|
RSSI-nøyaktighet |
||||||
|
Mottakerrefleks |
||||||
|
Mottakerkraft (OMA), hver bane |
- |
- |
3.5 |
dBm |
||
|
Motta elektrisk 3dB øvre grensefrekvens, hver bane |
12.3 |
GHz |
||||
|
LOS De-assert |
TAP |
-15 |
dBm |
|||
|
LOS hevde |
LOSA |
-25 |
dBm |
|||
|
LOS hysterese |
LOSH |
0.5 |
dB |
|||
Merk: 12dB refleksjon
|
Parameter |
Symbol |
Min |
Typ |
Maks |
Enhet |
Ref. |
|
Sender |
||||||
|
Bølgelengdeoppdrag |
L0 |
1264.5 |
1271 |
1277.5 |
nm |
|
|
L1 |
1284.5 |
1291 |
1297.5 |
nm |
||
|
L3 |
1324.5 |
1331 |
1337.5 |
nm |
||
|
Side-modus undertrykkingsforhold |
SMSR |
30 |
- |
- |
dB |
|
|
Total gjennomsnittlig lanseringskraft |
PT |
- |
- |
4 |
dBm |
|
|
Gjennomsnittlig lanseringskraft, hver bane |
-6 |
- |
1 |
dBm |
||
|
Forskjellen i startkraft mellom to baner (OMA) |
- |
4 |
dB |
|||
|
Optisk modulasjonsamplitude, hver bane |
OMA |
-5 |
+2 |
dBm |
||
|
Start Power i OMA minus sender og dispersjonsstraff |
-5 |
- |
dBm |
|||
Bestillingsinformasjon
|
Delenummer |
Beskrivelse |
|
QSFP-40G-LR4 |
40 Gb/s 10 km QSFP+ sender/mottaker hotpluggbar, dupleks LC-kontakt, enkeltmodus |
FAQ
1. Hva er 40GBASE-LR4?
40G-LR4 oppfyller IEEE 802.3ba 40GBASE-LR4-standarden, ved hjelp av en LC dupleks-kontakt, og kan sende over en lang avstand på opptil 10 km gjennom en enkeltmodus optisk fiber.
2. Hva er rekkevidden til QSFP LR4?
D-net 40G-LR4 har fire CWDM-kanaler. De sentrale bølgelengdene til de 4 CWDM-kanalene er 1271, 1291, 1311 og 1331nm som medlemmer av CWDM-bølgelengdenettet definert i ITU-T G694.2.
3. Hva er forskjellen mellom 40GBASE-SR4 og 40GBASE LR4?
40G-SR 4 brukes til kortdistanseoverføring, mens 40G-LR4 brukes i multimodusapplikasjoner, for langdistansedataoverføring.
