Produktfunksjoner
●Støtter bithastigheter på opptil 25,78 Gbps
●Har en hot-pluggbar SFP+-fotavtrykk
● Utstyrt med en 1310nm DFB-laser og PIN-fotodiode, som muliggjør opptil 10 km overføring over SMF
●Kompatibel med SFP+ MSA- og SFF-8472-spesifikasjoner, med en dupleks LC-kontakt
● RoHS-kompatibel
●Opererer med en enkelt +3.3V strømforsyning
●Inkluderer digital diagnoseovervåking i sanntid
● Temperaturområde for driftskabinett: Standard 0 grad til +70 grad
Søknader
● 25GBASE-LR

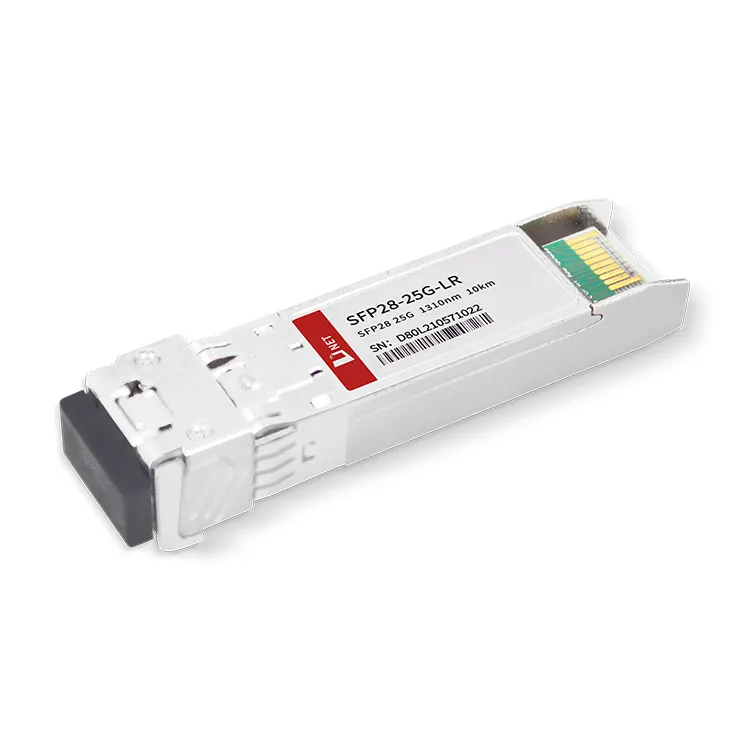

Produktdetaljer
SFP28-transceivere er høyytelses, kostnadseffektive moduler som kan støtte en datahastighet på 25,78 Gbps og tilrettelegge for en overføringsavstand på 10 km over Single-Mode Fiber (SMF).
Disse transceiverne består av tre nøkkelkomponenter: en DFB-lasersender, en PIN-fotodiode som er integrert med en transimpedansforforsterker (TIA) og en MCU-kontrollenhet. Alle moduler overholder klasse I lasersikkerhetsstandarder.
Populære tags: SFP28 25G LR 10KM transceivermodul, Kina SFP28 25G LR 10KM transceivermodulprodusenter, leverandører, fabrikk
Absolutte maksimale rangeringer
|
Parameter |
Symbol |
Min |
Maks |
Enhet |
|
Forsyningsspenning |
Vcc |
-0.5 |
4 |
V |
|
Lagringstemperatur |
Ts |
-40 |
+85 |
grad |
|
Driftsfuktighet |
- |
5 |
85 |
% |
Anbefalte driftsforhold
|
Parameter |
Symbol |
Min |
Typisk |
Maks |
Enhet |
|
Driftskassetemperatur |
Tc |
0 |
+70 |
grad |
|
|
Strømforsyningsspenning |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Strømforsyningsstrøm |
Icc |
400 |
mA |
||
|
Datahastighet |
25.78 |
Gbps |
Optiske og elektriske egenskaper
|
Parameter |
Symbol |
Min |
Typisk |
Maks |
Enhet |
Notater |
||
|
Sender |
||||||||
|
Senter bølgelengde |
λc |
1270 |
1310 |
1350 |
nm |
|||
|
Spektralbredde(-20dB) |
Δλ |
1 |
nm |
|||||
|
Side-modus undertrykkingsforhold |
SMSR |
30 |
- |
dB |
||||
|
Gjennomsnittlig utgangseffekt |
Pute |
-6 |
2 |
dBm |
1 |
|||
|
Utryddelsesforhold |
ER |
3.5 |
dB |
|||||
|
Data Input Swing Differensial |
VI |
180 |
850 |
mV |
2 |
|||
|
Inngangsdifferensialimpedans |
ZI |
90 |
100 |
110 |
Ω |
|||
|
TX deaktiver |
Deaktiver |
2.0 |
Vcc |
V |
||||
|
Aktiver |
0 |
0.8 |
V |
|||||
|
TX-feil |
Feil |
2.0 |
Vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Mottaker |
||||||||
|
Senter bølgelengde |
λc |
1260 |
1600 |
nm |
||||
|
Mottakers følsomhet |
-13.3 |
dBm |
3,4 |
|||||
|
Mottaker overbelastning |
2 |
dBm |
3,4 |
|||||
|
LOS De-assert |
LOSD |
-15 |
dBm |
|||||
|
LOS hevde |
LOSA |
-30 |
dBm |
|||||
|
LOS hysterese |
0.5 |
dB |
||||||
|
Data Output Swing Differensial |
Vute |
300 |
900 |
mV |
5 |
|||
|
LOS |
Høy |
2.0 |
Vcc |
V |
||||
|
Lav |
0.8 |
V |
||||||
Merknader:
1. Den optiske kraften lanseres i SMF.
2. PECL-inngang, internt AC-koblet og terminert.
3. Målt med et PRBS 231-1-testmønster @25.78Gps, BER mindre enn eller lik 5×10-5.
4. Målt med et PRBS 231-1-testmønster @10.3125Gps, BER mindre enn eller lik 1×10-12.
Bit 110.3 og bit 118.3 kontrollerer låsemodusene til den interne retimeren eller CDR, standardverdien er "1".
5. Internt AC-koblet.
|
Bit 110.3 av A2h |
Bit 118,3 av A2h |
RX-datahastighet |
TX-datahastighet |
Status for RX CDR |
Status for TX CDR |
|
Høy/1 |
Høy/1 |
24.33G/25.78G |
24.33G/25.78G |
Velg CDR |
Velg CDR |
|
Høy/1 |
Lav/0 |
24.33G/25.78G |
9.95G/10.31G |
Velg CDR |
CDR bypass |
|
Lav/0 |
Høy/1 |
9.95G/10.31G |
24.33G/25.78G |
CDR bypass |
Velg CDR |
|
Lav/0 |
Lav/0 |
9.95G/10.31G |
9.95G/10.31G |
CDR bypass |
CDR bypass |
Bestillingsinformasjon
|
Delenummer |
Beskrivelse |
|
SFP28-25G-LR |
25 Gbps SFP28 Transceiver, Single Mode, 10 km rekkevidde |
FAQ
1. Kan du sette SFP+ i en SFP28-port?
A: Ja, men når den er koblet til SFP + transceiver, kan denne porten kun støtte opptil 10 Gbps med Internett-hastigheter.
2. Hva er QSFP28 og SFP28?
A: Begge har forskjellige størrelser og protokollstandarder. SFP28-modulen er definert som å støtte en enkelt kjøretøys overføringshastighet på 25 GB, og QSFP28 støtter fire 25Gbit/s-kanaler med en total datahastighet på 100G
3. Hvilken hastighet støttes SFP28 av?
A: Den optiske modulen SFP 28 har en overføringshastighet på 25 Gbps, ved bruk av en LC-kontakt.
