D-nets Optical Transceiver Module-tjeneste
----
●Garantivarighet: Nyt en betryggende tre års garanti for kjøpet.
●Kompatibilitetssikring: D-NET-ekspertisen strekker seg til kompatibilitetstjenester, og sikrer at våre optiske moduler sømløst integreres med utstyr fra ledende produsenter.
●Skreddersydd for dine behov: Tilpasning er nøkkelen hos D-NET. Vi tilbyr OEM-tilpasning, og om ønskelig kan du tilpasse produktene dine med fargede logoetiketter.
●Rask levering: Forvent rask service med en generell leveringstid på bare 3 dager.
●Courier Excellence: Stol på våre pålitelige og høykvalitets kurerpartnerskap, inkludert SF, FedEx, DHL, UPS og andre, for omfattende fraktløsninger.
Funksjoner
● Hot-pluggbar
● 147nm CWDM EML-sender, APD-fotodetektor
● Overføringsavstand er opptil 80 km gjennom SMF-forbindelsen
● 2-ledningsgrensesnitt for administrasjonsspesifikasjoner i samsvar med SFF 8472 digitalt diagnostisk overvåkingsgrensesnitt
● RoHS-kompatibel
Søknader
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G fiberkanal
● CWDM-nettverk
Produktdetaljer

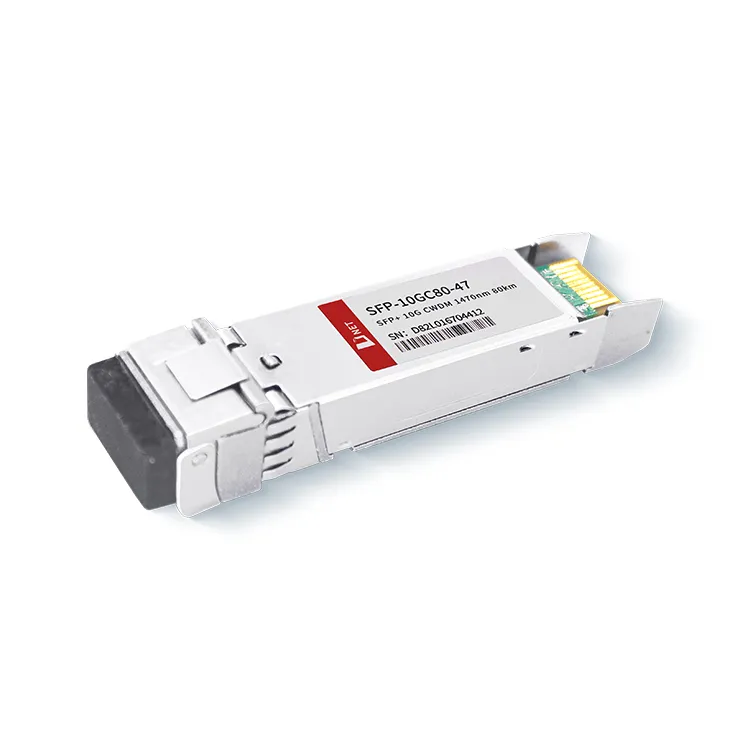

Denne optiske transceiveren opererer ved en bølgelengde på 1470nm, spesifikt innenfor CWDM-spekteret, og muliggjør effektiv multipleksing og demultipleksing av signaler i CWDM-systemer. Med en maksimal overføringsavstand på 80 kilometer er den godt egnet for langdistansekommunikasjonsnettverk der utvidet rekkevidde er en nødvendighet.
Populære tags: SFP+10G CWDM 1470km 80km, Kina SFP+10G CWDM 1470km 80km produsenter, leverandører, fabrikk
Absolutte maksimale rangeringer
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
|
Lagringstemperatur |
TS |
-40 |
+85 |
grad |
|
|
Kofferts driftstemperatur |
TA |
0 |
70 |
grad |
|
|
Maksimal forsyningsspenning |
Vcc |
-0.5 |
4 |
V |
|
|
Relativ fuktighet |
RH |
0 |
85 |
% |
Elektriske egenskaper
(TOPP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
Note |
|
Forsyningsspenning |
Vcc |
3.135 |
3.465 |
V |
|
Tilførselsstrøm |
Icc |
600 |
mA |
|||
|
Strømforbruk |
P |
2 |
W |
|||
|
Senderseksjon |
||||||
|
Inngangsdifferensialimpedans |
Rin |
100 |
Ω |
1 |
||
|
Tx-inngang Single Ended DC-spenning Toleranse (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differensiell inngangsspenningssving |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Sende deaktivere spenning |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspenning |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Mottakerseksjon |
||||||
|
Single Ended Output Voltage Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spenning |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stignings- og Falltid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-feil |
VLOS feil |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Note
1. Den er direkte koblet til TX-datainngangspinnene, med AC-kobling fra pinnene inn i laserdriverens IC.
2. LOS er konfigurert som en åpen kollektorutgang. Den skal trekkes opp med en motstand fra 4,7kΩ til 10kΩ på vertskortet. Under normal drift gir den en logisk 0; i tilfelle signaltap gir den ut en logikk
3. Den maksimale opptrekksspenningen den kan tolerere er 5,5V.
Optiske parametere
(TOPP=0 til 70 grader, VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
Note |
|
Senderseksjon |
||||||
|
Senter bølgelengde |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
spektral bredde |
Δλ |
1 |
nm |
|||
|
Gjennomsnittlig optisk effekt |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Laser av strøm |
Poff |
-30 |
dBm |
|||
|
Utryddelsesforhold |
ER |
8.2 |
dB |
|||
|
Senderspredningsstraff |
TDP |
3.0 |
dB |
2 |
||
|
Relativ intensitetsstøy |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtapstoleranse |
20 |
dB |
||||
|
Mottakerseksjon |
||||||
|
Senter bølgelengde |
λr |
1260 |
1620 |
nm |
||
|
Mottakerfølsomhet (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Stresset sensitivitet (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
TAPT |
-24 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelastning |
Lør |
-7 |
dBm |
5 |
||
|
Mottakerrefleks |
Rrx |
-12 |
dB |
Note
1. Gjennomsnittlige effekttall er kun informative, i henhold til IEEE802.3ae.
2. 12dB refleksjon.
3. Betingelser for stressede mottakertester i henhold til IEEE802.3ae. CSRS-testing krever at vertskortet er SFF-8431-kompatibelt.
4. Mottaker overbelastning spesifisert i OMA og under den verste omfattende stressede tilstanden.
Bestillingsinformasjon
|
Delenummer |
Beskrivelse |
|
SFP-10GC80-C60 |
10 Gb/s 80 km CWDM SFP+ sender/mottaker Hot Pluggable, Duplex LC, +3.3V, 1470nm, CWDM EML&APD, Single Mode |
FAQ
1. Hva brukes 10G SFP+-porter til?
A: 10G SFP+ sender vanligvis optisk ved 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH for 10 Gbps, Fibre Channel, gigabit Ethernet, 10 gigabit Ethernet og andre applikasjoner, også inkludert DWDM-koblinger.
2. Kan jeg bruke SFP+-transceivere i SFP28-porter?
A: SFP+ (10 Gigabit Ethernet) transceivere kan ikke brukes direkte i SFP28 (25 Gigabit Ethernet)-porter. Selv om både SFP+- og SFP28-moduler bruker samme formfaktor, fungerer de med forskjellige hastigheter. SFP+-moduler støtter datahastigheter på opptil 10 Gbps, mens SFP28-moduler støtter datahastigheter på opptil 25 Gbps. I tillegg er SFP28-porter designet for å støtte høyere strømnivåer som kreves for 25 Gbps-drift. Derfor vil bruk av en SFP+ transceiver i en SFP28-port ikke være kompatibel og vil ikke fungere.
