Beskrivelse

Tekniske parametere

Funksjoner

● Driftsdatahastighet på opptil 25,78 Gbps
● Opptil 10 km overføringsavstand
● Høysensitiv Pin-fotodiode og TIA
● LC dupleks-kontakt
● Hotpluggbar 20pin-kontakt
● Lavt strømforbruk<1 W
● -20 til 70 grader med et bredt temperaturområde
● Enkel +3.3V±5 % strømforsyning
● Samsvar med SFF-8472
● Fullt RoHS-kompatibel

Produktdetaljer

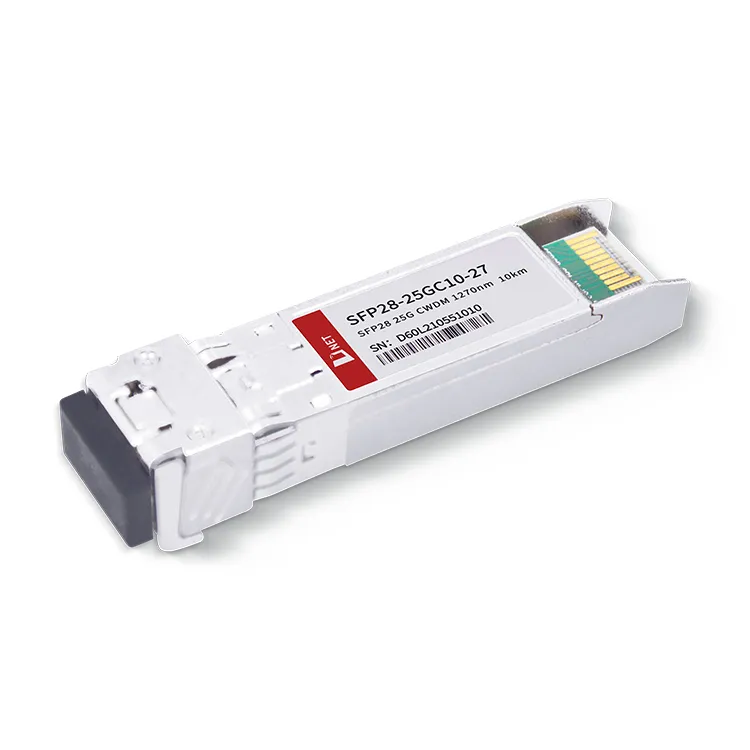

D-nets 25G CWDM 1270nm 10KM-modul bruker en CWDM DML-laser og PIN-mottaker. Både mottaks- og overføringskanalen har en innebygd CDR-krets som kan støtte en maksimal hastighet på opptil 25,78 Gbps. 25G 1270nm 10KM optisk fargetransceiver er designet for å spare fiberressurser, og dermed effektivt redusere de totale driftskostnadene for tjenesteleverandører. 25G 1270nm 10KM-modulen overholder SFF-8472- og RoHS-standarder. 25G SFP28 CWDM 10KM sender/mottakermodulen finner bred anvendelse i datasentersammenkoblinger, kommunikasjonsoperatørers optiske overføringsnettverk, trådløse basestasjonsbackhaul-nettverk og Ethernet-scenarier for bedrifter.

Populære tags: SFP28 CWDM 1270nm transceivermodul, Kina SFP28 CWDM 1270nm transceivermodul produsenter, leverandører, fabrikk

Absolutte maksimale rangeringer

Parameter	Symbol	Enhet	Min	Maks
Lagringstemperaturområde	Ts	^oC	-40	85
Relativ fuktighet	RH	%	0	95
Maksimal forsyningsspenning	Vcc3	V	-0.5	4.0

Anbefalte driftsforhold

Parameter	Symbol	Enhet	Min	Typ	Maks
Driftstilfelle temperaturområde	Tc	^oC	-20		70
Strømforsyningsspenning	Vcc	V	3.14	3.3	3.46
Bithastighet	BR	Gb/s		25.78
Bitfeilforhold	BER				5*10^-5
Maks støttet lenkelengde	L	Km			10

Elektriske porter Definisjon

Parameter	Symbol	Enhet	Min	Typ	Maks	Note
Forsyningsspenning	V_CC	V	3.14	3.3	3.46
Strømforbruk	P	mW			1000
Sender
Inngangsdifferensialimpedans	R_I	Ω		100
Single-ended Data Input Swing	V_I	mVp-p	90		450
Sende deaktivere spenning	V_DIS	V	2		V_CCHOST
Sendeaktiveringsspenning	V_NO	V	V_EE		V_EE+0.8
Sende feilpåstandsspenning	V_FA	V	2		V_CCHOST
Overføringsfeil De-assert spenning	V_FDA	V	V_EE		V_EE+0.4
Mottaker
Single-ended Data Output Swing	V_OD	mVp-p	200		450
LOS-feil	V_TAP	V	2		V_CCHOST
LOS Normal	V_LOSNR	V	V_EE		V_EE+0.4

Optiske egenskaper

(Tc=0 til 70 oC og Vcc= 3.14 til 3.46V)

Parameter	Symbol	Enhet	Min	Typ	Maks	Note
Nominell bølgelengde	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Bølgelengdedrift	Δλ	nm	-6.5		+6.5
Gjennomsnittlig utgangseffekt	Pav	dBm	-3		2
Spektralbredde (-20dB)	s	nm			1
Utryddelsesforhold	ER	dB	3.5
Sidemodus undertrykkingsforhold	SMSR	dB	30
Gjennomsnittlig starteffekt for AV-sender	POFF	dBm			-30
Relativ intensitetsstøy	RIN	dB/Hz			-128
Senter bølgelengde	λC	nm	1260		1620
Mottakerfølsomhet (OMA)	RSENSE	dBm			-11.3	1
Mottakeroverbelastning (OMA)	Pmax	dBm	2.2
Optisk returtap		dB			-26
LOS hevde	LOSA	dBm	-30
LOS De-hevd LOS	TAP	dBm			-17
LOS hysterese		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5dBm, PRBS 231-1 og BER bedre enn eller lik 5E-5;

Bestillingsinformasjon

Delenummer	Beskrivelse
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC optisk sender/mottaker

FAQ

1. Hva er en 25G SFP28-port?

A: D-NETs SFP28-port er for 25G-hastighetsport tilsvarende størrelse som 10G SFP+-port.

2. Er SFP28 et Ethernet?

A: Ethernet SFP28 er for kunder som distribuerer 25GbE, SFP28-modul, basert på pakkeformen til SFP+, støtter 25G Ethernet-standard. Bakoverkompatibilitet med 10GbE gir en naturlig migreringsvei for kunder som trenger mer båndbredde.
