Søknader
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/SDH STM-64
● 10G fiberkanal
● OTN OTU2e
Produktdetaljer

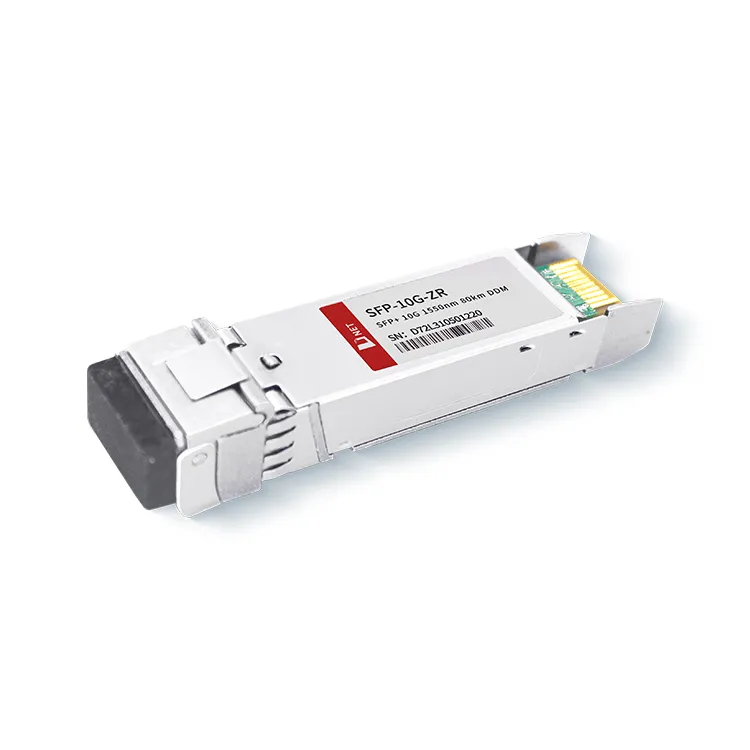

10G SFP+ ZR 80KM transceiver-modulen fra D-NET konverterer en 10Gb/s seriell elektrisk datastrøm til et 10Gb/s optisk utgangssignal, og omvendt, konverterer et 10Gb/s optisk inngangssignal tilbake til en 10Gb/s seriell elektrisk data strøm. Modulen overholder den fullt kompatible SFP-formfaktoren, og tilbyr hot-pluggability, muliggjør enkle oppgraderinger til optiske porter, og sørger for lav elektromagnetisk interferens (EMI)-utslipp.
Populære tags: SFP+10G ZR 1550nm 80km transceivermodul, Kina SFP+10G ZR 1550nm 80km transceivermodulprodusenter, leverandører, fabrikk
Absolutte maksimale rangeringer
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
|
|
Lagringstemperatur |
TS |
-40 |
+85 |
grad |
||
|
Kofferts driftstemperatur |
Kommersiell |
TA |
0 |
70 |
grad |
|
|
Industriell |
TA |
|||||
|
Maksimal forsyningsspenning |
Vcc |
-0.5 |
4 |
V |
||
|
Relativ fuktighet |
RH |
0 |
85 |
% |
||
Elektriske egenskaper
(TOPP=0 til 70 grader, VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
Note |
|
Forsyningsspenning |
Vcc |
3.135 |
3.465 |
V |
||
|
Tilførselsstrøm |
Icc |
500 |
mA |
|||
|
Strømforbruk |
P |
1.8 |
W |
|||
|
Senderseksjon |
||||||
|
Inngangsdifferensialimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx-inngang Single Ended DC-spenningstoleranse (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differensiell inngangsspenningssving |
Vin, s |
180 |
700 |
mV |
2 |
|
|
Sende deaktivere spenning |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspenning |
VNO |
Vee |
Vee+0.8 |
V |
||
|
Mottakerseksjon |
||||||
|
Single Ended Output Voltage Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spenning |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stignings- og Falltid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-feil |
VLOS feil |
2 |
VccVERT |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Optiske parametere
(TOPP=0 til 70 grader, VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhet |
Note |
|
Senderseksjon |
||||||
|
Senter bølgelengde |
λt |
1530 |
1550 |
1565 |
nm |
|
|
spektral bredde |
△λ |
0.3 |
nm |
|||
|
Gjennomsnittlig optisk effekt |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Optisk kraft OMA |
Poma |
-2.1 |
dBm |
|||
|
Laser av strøm |
Poff |
-30 |
dBm |
|||
|
Utryddelsesforhold |
ER |
8.2 |
dB |
|||
|
Senderspredningsstraff |
TDP |
3.0 |
dB |
2 |
||
|
Relativ intensitetsstøy |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtapstoleranse |
21 |
dB |
||||
|
Mottakerseksjon |
||||||
|
Senter bølgelengde |
λr |
1260 |
1600 |
nm |
||
|
Mottakers følsomhet |
Sen |
-23 |
dBm |
4 |
||
|
Stresset sensitivitet (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelastning |
Lør |
-7 |
dBm |
5 |
||
|
Mottakerrefleks |
Rrx |
-26 |
dB |
|||
Note
1. 12dB refleksjon.
2. Gjennomsnittlige effekttall er kun informative, i henhold til IEEE802.3ae.
3. TWDP-tallet krever at vertskortet er SFF-8431kompatibelt. TWDP beregnes ved å bruke Matlab-koden gitt i klausul 68.6.6.2 i IEEE802.3ae.
Bestillingsinformasjon
|
Delenummer |
Beskrivelse |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM transceivermodul, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, Single Mode |
FAQ
1. Hva er rekkevidden til 10G ZR?
A: For 10G 80KM er 1550nm optisk utgangseffekt og bølgelengde (1550nm) verifisert på optiske spektrumanalysatorer. Maksimal rekkevidde på 80 km over faktisk (ikke simulert) SMF, singlemode fiberkabel.
2. Hva er forskjellen mellom SFP ER og ZR?
A: SFP-10G-ER oppnår en overføringsavstand på opptil 40 km gjennom en enkeltmodus optisk fiber. SFP-10G-ZR har en bølgelengde på 1550nm, støtter en overføringsavstand på opptil 80 km på en standard enkeltmodusfiber, og er mye brukt i 10GBASE-ZR / ZW Ethernet og 10G Fiberkanal.
3. Hva er det optiske sendeeffektområdet for 10G ZR SFP?
A: Den maksimale optiske sendeeffekten til D-NETs 10G 80KM 1550nm-modul er 4,0 dBm og et minimum er 0 dBm.
