Produktbeskrivelse

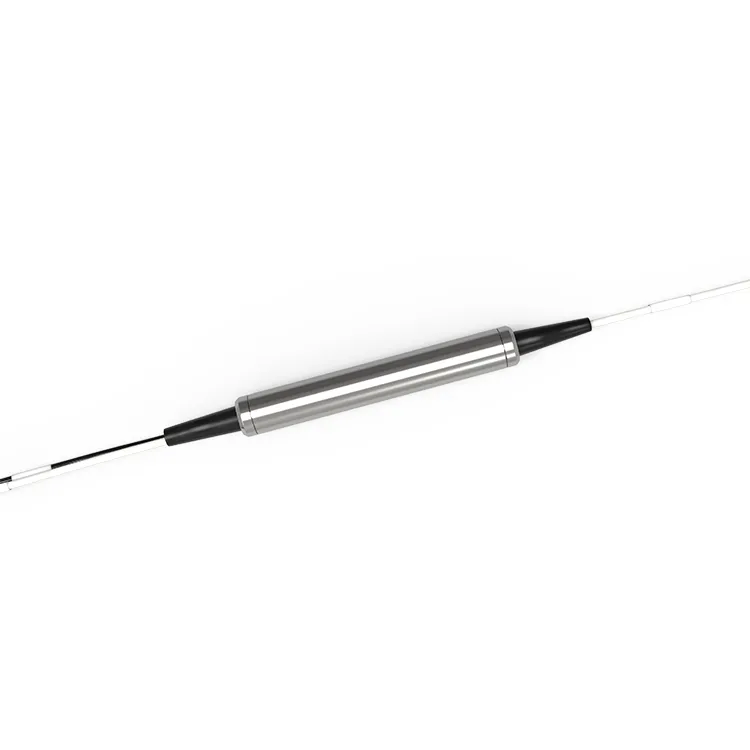

OTDR (Optical Time Domain Reflectometer) er en teknologi som brukes til å oppdage signalrefleksjon og tap i fiberoptiske kommunikasjonsforbindelser. FWDM OTDR 1625nm er en filterkomponent som brukes til å filtrere ut ikke-1625nm optiske bølgelengdesignaler, egnet for FWDM-teknologi, som er en teknologi som kan overføre optiske signaler med flere bølgelengder i en enkelt fiber. Ved å bruke OTDR FWDM 1625-komponenten kan vi filtrere ut signaler med andre bølgelengder under testing og fokusere kun på signaler for målbølgelengden, noe som forbedrer målenøyaktigheten og presisjonen.
Søknader
● Optiske forsterkere
● CATV
● OTDR
Populære tags: OTDR Filter 1625nm FWDM Component, Kina OTDR Filter 1625nm FWDM Component produsenter, leverandører, fabrikk
Produktspesifikasjoner
|
Bølgelengde |
TX1625 RX1310/1490/1550nm |
Teknologi |
TFF (tynt filmfilter) |
|
Passbånd |
1600~1670nm |
Speilbilde |
1260~1580 |
|
Passband-rippel |
Mindre enn eller lik 0.30dB |
IL @ Passband |
Mindre enn eller lik 0.60dB |
|
Refleksjonsbånd krusning |
Mindre enn eller lik 0.20dB |
IL @ Refleksjon |
Mindre enn eller lik 0.40dB |
|
Overføringsisolasjon (adj-kanal) |
Større enn eller lik 30dB |
Overføringsisolasjon (ikke-adj kanal) |
Større enn eller lik 50dB |
|
Refleksjonsisolasjon |
Større enn eller lik 15dB |
Polarisasjonsavhengig tap |
Mindre enn eller lik 0.1dB |
|
Spredning av polarisasjonsmodus |
Mindre enn eller lik 0.2ps |
Termisk stabilitet |
Mindre enn eller lik 0.005N |
|
Direktivitet |
Større enn eller lik 50dB |
Returtap |
Større enn eller lik 45dB |
|
Optisk krafthåndtering |
Mindre enn eller lik 500mW |
Temperatur |
Virker -40 til 85 grader Lagring -40 til 85 grader |
|
Fibertype |
SMF-28e |
Pakkedimensjon |
Stål ∮5,5 x L34mm ABS 90*20*10nm |
Note.
1) Alle spesifikasjonene er basert på enhetene uten kontakter, og garantert over bølgelengde, polarisering og temperatur.
2) PMD og kromatisk dispersjonsverdier er garantert av design.
3) Spesifikasjoner kan endres uten varsel
Bestillingsinformasjon
|
FW |
- Pakke |
- Type kobling |
U/A |
-1625 |
- Fibertype |
- Fiberlengde |
|
|
S: Stål |
0: Ingen kobling |
U: UPC |
9: 0,9 mm fiber |
005: 0.5+/-0.1m |
|
|
|
B:ABS-BOKS |
1: LC |
A: APC |
20:2,0 mm |
01: 1.0+/-0.1m |
|
|
|
Andre |
2: SC |
30:2,0 mm |
andre |
||
|
|
3: FC |
Andre |
|
|||
|
|
4: Andre |
|
|
|
|
