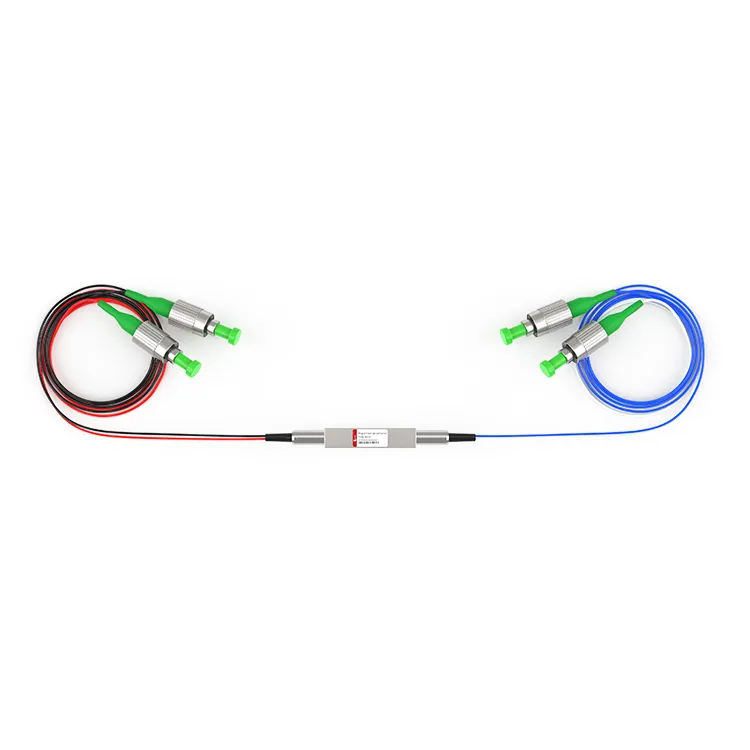

M2x2 Magneto-optisk bryter

M2x2 magnetoptisk bryter
M2X2 Magneto-Optical Switch har en ikke-mekanisk konfigurasjon og aktiveres av elektriske kontrollsignaler. Bryteren har lavt innsettingstap og mindre enn 1,2 dB, noe som sikrer overføringskvaliteten og stabiliteten til det optiske signalet og forbedrer ytelsen til det optiske kommunikasjonssystemet.

Sende bookingforespørsel

Beskrivelse

Tekniske parametere

produkt detaljer

Magneto-optisk bryter er mye brukt i romfartsutstyr, systemovervåking og sensorsystemer, med ekstremt stabil låsemodus og høy pålitelighet. D-NET er en fabrikk som spesialiserer seg på forskning og utvikling, produksjon og salg av fiberoptisk kommunikasjonsutstyr og enheter, som kan tilby OEM-tjenester, og magneto-optiske brytere kan støtte tilpasset produksjon.

Populære tags: m2x2 magneto-optisk bryter, Kina m2x2 magneto-optisk bryter produsenter, leverandører, fabrikk

Ytelsesspesifikasjoner

Parametere	Enhet	Spesifikasjoner
Bølgelengdeområde	nm	1520 ~ 1580
Test bølgelengde	nm	1550
Innsettingstap^{1, 2}	dB	Mindre enn eller lik 1,2
TDL	dB	Mindre enn eller lik 0.30
PDL	dB	Mindre enn eller lik 0.20
Returner tap	dB	Større enn eller lik 50
Crosstalk	dB	Toveis Større enn eller lik 20
Crosstalk	dB	Enveis Større enn eller lik 35
Repeterbarhet	dB	Mindre enn eller lik ±0.01
Byttetid	oss	Mindre enn eller lik 100
Puls Varighet	oss	Større enn eller lik 200
Varighet	Sykluser	Større enn eller lik 10 milliarder
Brytertype	NA	Låsing
Driftsstrøm	mA	Mindre enn eller lik 200
Maksimal optisk kraft	mW	Mindre enn eller lik 500
Driftstemperatur	grad	-5 ~ +70
Lager temperatur	grad	-40 ~ +85
Dimensjon	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Merk
1. Test ved romtemperatur og SOP.
2. Ekskludert kontakter, 0.2dB for ett par kontakter.

Mekaniske dimensjoner (Enhet:mm)

Elektrisk stasjon

Funksjonsdiagram

BESTILLINGSINFORMASJON

FSW-M2x2-□-□-□-□-□-□-□

- □

Brytertype

Fibertype

Spenning

Bølgelengde

RørType

Fiber Lengde

Kobling

B: Toveis

U: Ensrettet

SM: SM, 9/125

X: Andre

2.5:

2.5V

5.0

5.0V

1550: 1550nm

X: Andre

250:250 um

900: 900um

X: Andre

05: 0,5 m±5 cm

10: 1,0m±5cm

X: Andre

OO: Ingen

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Andre

FAQ

Spørsmål: Hva er forskjellen mellom M2X2 magneto-optiske brytere og andre optiske brytere?

A: Magneto-optisk bryter bruker magnetfelt for å justere bytte av optisk bane, og har forskjellig driftsprinsipp og ytelse fra andre typer optiske brytere, for eksempel mekanisk bryter eller elektro-optisk bryter.

Spørsmål: Støtter den magneto-optiske bryteren M2X2 multimodusdrift?

A: 2X2 magneto-optiske brytere støtter vanligvis flermodusdrift, egnet for forskjellige moduser for fiberoverføringskrav, D-NET magneto-optiske brytere kan støtte tilpasning.
