Produktfunksjoner
●Kompatibel med QSFP-DD MSA
●4 CWDM-baner MUX/DEMUX-design
●100G Lambda MSA 400G-FR4-spesifikasjonskompatibel
●Maksimalt strømforbruk 10W
●Opptil 2 km overføring på enkeltmodusfiber (SMF) med FEC
●Enkel +3.3V strømforsyning
●Dupleks LC-kontakt
●RoHS-klage
Søknader
●400G BASE-FR4 Ethernet
● Datasentersammenkobling
●InfiniBand Interconnect
●Bedriftsnettverk
Populære tags: 400g qsfp-dd fr4 2km optisk transceiver, Kina 400g qsfp-dd fr4 2km optisk transceiver produsenter, leverandører, fabrikk
Absolutte maksimale rangeringer
|
Parameter |
Symbol |
Min |
Maks |
Enheter |
|
Lagringstemperatur Range |
Tsrg |
-40 |
+85 |
grad |
|
Forsyningsspenning |
Vcc |
0 |
4 |
V |
|
Slektning Fuktighet |
RH |
10 % til 90% ikke-kondenserende |
||
Anbefalte driftsforhold
|
Parameter |
Symbol |
Min |
Maks |
Enheter |
|
Lagringstemperatur Range |
Tsrg |
-40 |
+85 |
grad |
|
Forsyningsspenning |
Vcc |
0 |
4 |
V |
|
Slektning Fuktighet |
RH |
10 % til 90% ikke-kondenserende |
||
Optiske spesifikasjoner for senderen
|
Sender Parameter |
Lane |
Min |
Typisk |
Maks |
Enheter |
||||
|
Gjennomsnittlig startkraft per kjørefelt |
-3.3 |
3.5 |
dBm |
||||||
|
Totalt gjennomsnittlig lanseringskraft |
9.3 |
dBm |
|||||||
|
Dutter optisk modulering Amplitude (OMA ytre), hver bane |
-0.3 |
3.7 |
dBm |
||||||
|
Forskjell i utskytningskraft mellom evt to baner (OMA ytre) |
4 |
dB |
|||||||
|
Gjennomsnittlig starteffekt per bane @TX Off State |
-20 |
dBm |
|||||||
|
Start Power i OMA ytre minus TDECQ, hver bane for ER Større enn eller lik 4,5dB for ER<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
Sender og Dispersjon Øyelukking for PAM4, hver bane |
3.4 |
dB |
|||||||
|
Utryddelsesforhold |
3.5 |
dB |
|||||||
|
Relativ intensitetsstøy (OMA) |
-136 |
dB/Hz |
|||||||
|
Side-Mode Suppression Ration (SMSR) |
30 |
dB |
|||||||
|
Optisk returtapstoleranse |
17.1 |
dB |
|||||||
|
Senderrefleks |
-26 |
dB |
|||||||
|
Senderens utgangseffektovervåkingsnøyaktighet |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq), hver bane |
3.4 |
dB |
|||||||
|
Senderens overgangstid |
17 |
ps |
|||||||
Høyhastighets elektriske spesifikasjoner
|
Parameter |
Min |
Typisk |
Maks |
Enheter Notater |
|
|
Mottakerens elektriske utgangsegenskaper på TP4 |
|||||
|
Signalhastighet per kjørefelt |
26.5625 |
GBd |
|||
|
AC common-mode utgang spenning (RMS) |
17.5 |
mV |
|||
|
Differensiell topp-til-topp utgangsspenning |
900 |
mV |
|||
|
Near-end ESMW (øyesymmetri maskebredde) |
0.265 |
UI |
|||
|
Øyehøyde, differensial |
70 |
mV |
|||
|
Far-end ESMW (øyesymmetri maskebredde) |
0.2 |
UI |
|||
|
Fjern øyehøyde, differensial |
30 |
mV |
|||
|
Far-end pre-markør ISl-forhold |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4logg 10 (f/14) |
dB |
8-19 GHz |
|||
|
Felles for differensialmodus |
22-20(f/25.78) |
dB |
0.01-12.89GHz |
||
|
15-6logg 10 (f/25.78) |
dB |
12,89-19 GHz |
|||
|
Differensiell termineringsmismatch |
10 |
% |
|||
|
Overgangstid (min, 20 % til 80 %) |
9.5 |
ps |
|||
|
DC felles modus spenning |
-350 |
2850 |
mV |
||
|
Sender elektrisk inngangskarakteristikks på TP1 |
|||||
|
Signalhastighet, per kjørefelt |
26.5625 |
GBd |
|||
|
Differensiell pk-pk inngangsspenningstoleranse |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89GHz |
|||
|
15-6logg 10 (f/25.78) |
dB |
12,89-19 GHz |
|||
|
Differensiell termineringsmismatch |
10 |
% |
|||
|
Modulstresset inngangstest |
Per seksjon 120E.3.4.1 IEEE802.3bs |
||||
|
Ensidig spenningstoleranseområde |
-0.4 |
3.3 |
V |
||
|
Common-mode spenning |
-350 |
2850 |
mV |
||
Bestillingsinformasjon
|
Delenummer |
Beskrivelse |
|
QDD-400G-FR4 |

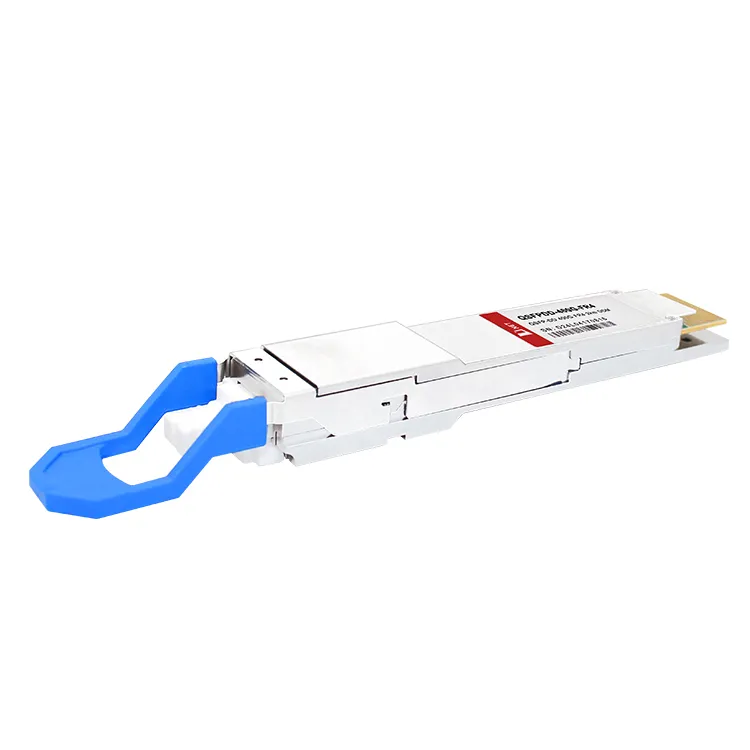

400G QSFP-DD FR4 optisk sender/mottaker |
FAQ
Spørsmål: Støtter 400G QSFP-DD FR4 hot-plugging?
Spørsmål: Hvor langt kan 400G QSFP-DD FR4 overføre data?
Spørsmål: Hvordan overføres 400G QSFP-DD FR4?
